torch.compile 해부 1편: TorchDynamo, AOTAutograd, TorchInductor

개요

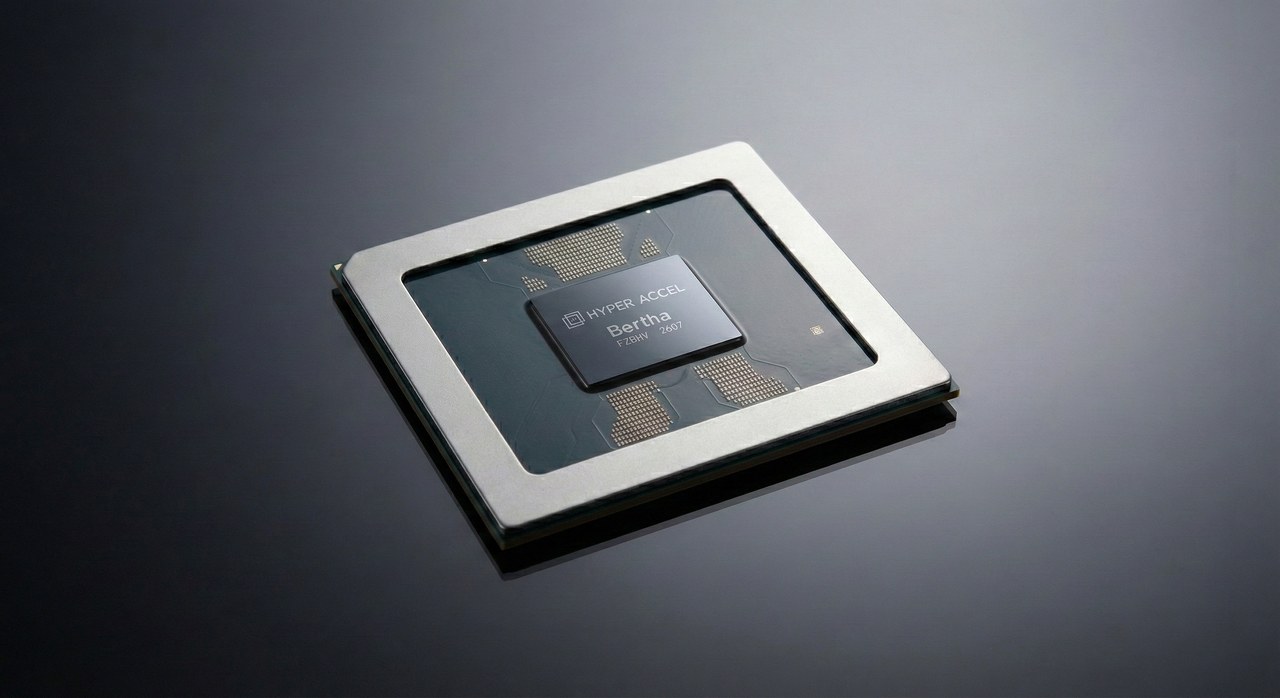

안녕하세요? HyperAccel CL(Compute Library)팀 박현준입니다. 저희는 LLM Processing Unit(LPU) 이라는 Large Language Model(LLM) 특화 반도체를 만드는 스타트업입니다. 그리고 GPU가 CUDA라는 언어로 동작하듯이, LPU는 저희 컴파일러팀에서 자체 제작한 embedded Domain Specific Language(eDSL)인 Legato라는 프로그래밍 언어를 통해 동작하고, CL팀은 LPU라는 architecture에 대한 이해를 기반으로 최적화된 legato kernel을 작성하는 업무를 주로 하고 있습니다.

요즘 torch.compile() 이 매우 핫한 주제 중 하나인데요, 실제 실행이 많이 빨라졌다는 평가도 많습니다. 그러나 이것의 동작 방식을 설명해 보라고 하면, 대부분 “그래프를 캡처해서 커널을 합쳐 준다” 정도에서 멈춥니다.

사실 PyTorch가 많은 사랑을 받게 된 이유 중 하나는 eager 방식으로 한 줄씩 실행할 수 있다는 점이라고 생각합니다. 이러한 방식 덕분에 진입 장벽이 크게 낮아졌으니까요. 하지만 역설적으로, 이 방식을 채택함으로 인해 n번째 줄에 있는 코드는 그 이후에 올 코드를 알지 못하게 됩니다. 그리고 이러한 특성이 fusion을 비롯한 여러 최적화를 가로막아 PyTorch의 성능을 크게 낮추게 됩니다.

그래서 PyTorch는 예전부터 파이썬의 정체성을 유지하면서도 성능을 높일 수 있는 시도를 해왔고, TorchScript, torch.jit.trace, torch.fx 등의 시도가 있었습니다. 그리고 꾸준한 시도 끝에 결국 torch.compile() 이 탄생하게 됩니다.

이번 글에서는 다루고 싶은 내용이 많기에 2부작으로 구성하고자 하는데요, 이번 편에서는 torch.compile() 의 구성 요소를 낱낱이 분해해서 살펴보고, 다음 편에서는 저희를 포함한 다양한 NPU 회사들이 어떤 식으로 torch.compile() 의 생태계에 탑승하고 있는지 정리해보고자 합니다.

Part 0. 배경 지식

“그래프"란 무엇인가

앞으로 “그래프"라는 말이 계속 나올 예정이니 한 번 짚고 넘어가겠습니다. 이미 아시는 분들께서는 스킵하셔도 좋습니다.

여기서 그래프는 연산들의 의존 관계를 그린 그림 입니다. 연산 하나가 노드 가 되고, “이 연산의 결과가 저 연산의 입력으로 들어간다"는 관계가 간선 이 됩니다. 결과가 자기 자신에게 되돌아오는 일은 없으니 방향이 있고 순환이 없는 그래프, 즉 방향 비순환 그래프(Directed Acyclic Graph, DAG) 가 됩니다.

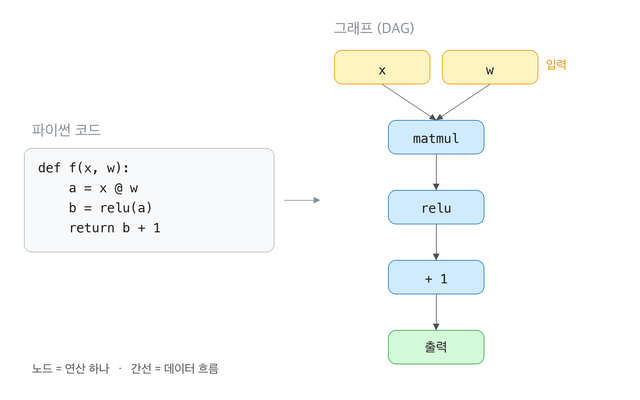

왼쪽 파이썬 코드를 오른쪽처럼 옮겨 적은 것입니다. 코드에서는 a, b 같은 변수 이름으로 값을 주고받지만, 그래프에서는 그 주고받음이 간선으로 드러나 있습니다.

이 차이가 핵심입니다. 파이썬 코드를 한 줄씩 실행하는 동안에는 x @ w 의 결과가 다음에 어디로 갈지 알 수 없습니다. 반면 그래프에는 전체 흐름이 한꺼번에 적혀 있습니다. matmul 의 결과가 relu 로만 가고 다른 데서는 쓰이지 않는다는 사실을 미리 알 수 있으니, 두 연산을 묶어서 처리해도 되는지 판단할 수 있게 됩니다.

개요에서 이야기한 “n번째 줄이 그 이후를 알지 못한다"는 문제를 푸는 방법이 바로 이것입니다. 그래서 torch.compile() 이 하는 일의 절반은 어떻게든 이 그래프를 손에 넣는 것 입니다.

“FX 그래프"란 무엇인가

그리고 PyTorch에는 이 그래프를 담아 두는 자기만의 자료 구조가 있습니다. FX 그래프 라고 부릅니다.

torch.fx 라는 이전 시도에서 나온 형식인데, 지금은 torch.compile() 스택 전체가 이것을 주고받습니다. 앞으로 본문에서 “그래프"라고만 적어도 대부분 이 FX 그래프를 가리킵니다.

특별한 것은 없습니다. 방금 본 그림을 그대로 코드로 옮겨 놓은 것이라고 보시면 됩니다. 연산 하나가 노드 하나이고, 각 노드는 자기가 의존하는 노드 목록을 들고 있어 그것이 간선이 됩니다. 다만 이것이 평범한 파이썬 객체 라는 점이 중요합니다. 순회하고 고쳐 쓰기가 쉬워서, 뒤에 나오는 AOTAutograd의 정리 작업이 가능해집니다.

Part 1. torch.compile의 3대 요소

세 개의 요소

자 이제 그래프에 대해 알았으니, 본격적으로 torch.compile()에 대해 알아보겠습니다. torch.compile() 은 크게 3단계(TorchDynamo, AOTAutograd, TorchInductor)로 이루어져 있습니다.

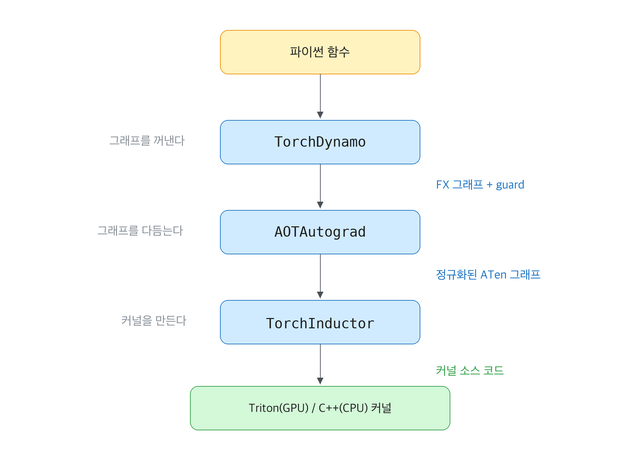

전체 그림으로 보면 다음과 같이 정리할 수 있습니다. 우선 Frontend에서 Dynamo가 사용자 코드를 받아 그래프를 만듭니다. 그래프를 만든다는 것 은 파이썬 인터프리터를 해석하는 일입니다. pytorch로 정의된 연산을 동적 타입, 데이터 의존 분기, 외부 라이브러리 호출 같은 것들을 고려하여 그래프 형태로 추출한다고도 이야기할 수 있습니다.

AOTAutograd는 FX 그래프를 다듬어 아래쪽 Backend로 넘깁니다. 그래프를 다듬는 것 은 의미를 보존하면서 표현을 단순하게 만드는 일입니다. 같은 연산을 부르는 여러 방법을 하나로 통일하고, 부작용을 걷어내고, 연산의 종류를 줄입니다.

마지막으로 backend에서 Inductor가 Triton이나 C++ 코드를 뽑아냅니다. 커널을 만드는 일 은 하드웨어를 상대하는 일입니다. 어떤 연산들을 묶을지, 메모리를 어떻게 쓸지, 어떤 언어로 코드를 뽑을지를 정합니다.

각 요소가 무엇을 주고받는지 다시 한 번 정리해보겠습니다.

그리고 이 세 요소는 독립적으로 교체할 수 있습니다. torch.compile(backend=...) 으로 Inductor 대신 다른 컴파일러를 꽂을 수 있고, 실제로 저희도 Legato Backend를 붙여서 사용하고 있는데, 이 부분은 다음 편에서 자세히 다루겠습니다.

Part 2. TorchDynamo: 파이썬 코드를 fx.graph(이하 그래프)타입으로 바꿔주는 모듈

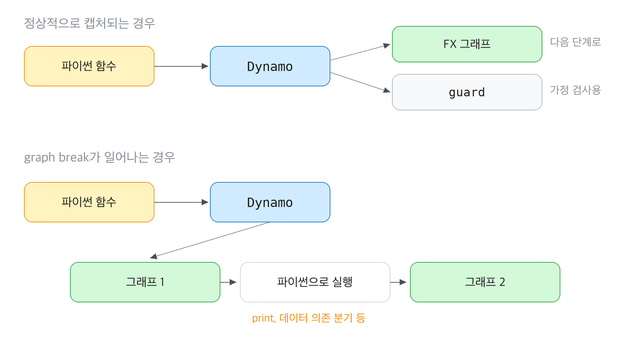

TorchDynamo는 파이썬 코드에서 그래프를 추출하는 작업 을 수행합니다. 실제로 계산하지는 않고 값이 어떻게 흘러가는지만 따라가다가, 텐서 연산을 만나면 그래프에 기록합니다. 이렇게 만들어진 것이 Part 0에서 본 FX 그래프이고, AOTAutograd가 다듬는 것도 Inductor가 받아 커널로 만드는 것도 이 그래프입니다.

여기서 어떤 연산의 결과가 어디로 흘러가는지 가 그래프에 드러납니다. 파이썬 코드로는 알 수 없었던 바로 그 정보이고, 뒤에서 Inductor가 연산을 묶어 융합할 수 있는 근거가 됩니다.

graph break: 그래프에 담기지 못하는 것들

모든 파이썬 코드가 그래프가 되지는 않습니다. Dynamo가 다룰 수 없는 것을 만나면 그 자리에서 그래프를 끊습니다. 이것을 graph break 라고 합니다. 가장 흔하게 발견되는 코드는 두 종류입니다:

• 텐서 값에 의존하는 제어 흐름 — if x.sum() > 0: 처럼 실제 값을 알아야 판정되는 분기
• 그래프로 표현할 수 없는 파이썬 동작 — print, 파일 입출력, 네트워크 호출 등

그래프가 끊기게 되면 거기까지 모은 그래프를 컴파일해서 실행하고, 문제가 된 부분은 제어권을 파이썬에 돌려주어 원래대로 실행하고, 그다음부터 다시 새 그래프를 추출합니다. 따라서 함수 하나가 여러 개의 그래프로 쪼개질 수도 있습니다.

다만 끊을 때마다 컴파일된 코드와 파이썬 인터프리터 사이를 오가는 문맥 전환이 생기고, 그래프가 짧아지면 융합할 수 있는 범위도 좁아집니다. 그래프를 나누는 순간, 그 경계를 넘는 최적화 기회는 사라지기 때문입니다. 그래서 실제 최적화 작업의 상당 부분은 graph break를 줄이는 일이 됩니다.

Part 3. AOTAutograd: 생성된 그래프를 다듬는 모듈

Dynamo가 꺼낸 그래프를 그대로 커널로 만들기에는 표현이 너무 사용자 친화적 이라는 문제가 있습니다. Dynamo의 그래프에는 우리가 코드에 쓴 형태가 그대로 남아 있습니다. 그런데 PyTorch에서 같은 연산을 부르는 방법은 여러 가지입니다. 메서드로도 부를 수 있고, 함수로도 부를 수 있고, 연산자로도 부를 수 있습니다. 백엔드를 만드는 사람 입장에서는 같은 것을 여러 번 구현해야 하는 셈입니다.

그래서 커널을 만들기 전에 그래프를 한 번 정규화 하는 단계가 필요합니다. 그 일을 맡은 것이 AOTAutograd입니다. 이름은 autograd를 Ahead-of-Time으로 처리한다는 데서 왔습니다.

디스패처 아래에서 연산을 잡는다

PyTorch에서 연산이 실행되는 과정을 잠깐 볼 필요가 있습니다.

우리가 a + b 라고 쓰면 곧바로 덧셈이 실행되지 않습니다. 두 텐서가 CPU에 있느냐 GPU에 있느냐에 따라 불려야 할 커널이 다르기 때문입니다. 이 판단을 맡은 것이 디스패처(dispatcher) 입니다. 같은 + 한 줄이라도 텐서가 CPU에 있으면 CPU 커널로, GPU에 있으면 GPU 커널로 보내집니다. 실제 계산은 이 선택이 끝난 뒤에야 시작됩니다. AOTAutograd는 이 디스패처의 맨 아래 에서 연산을 가로챕니다. 최종 커널이 실행되기 직전에 발동하는 훅을 쓰는 것입니다.

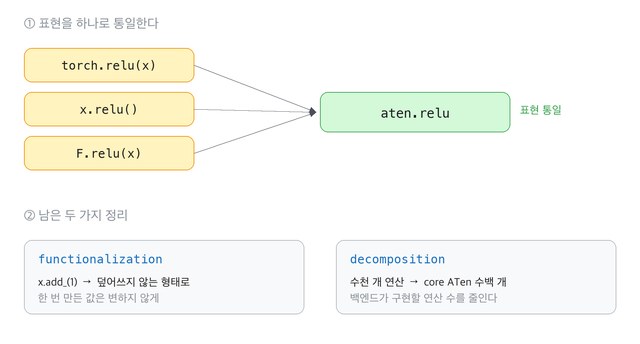

이것이 이전 방식과의 차이입니다. torch.fx 의 방식은 파이썬 레벨 위 에서 가로챘기 때문에 torch.relu 라는 이름을 보았습니다. AOTAutograd는 아래 에서 가로채기 때문에 aten::relu 라는 실제 연산을 봅니다. 그래서 AOTAutograd가 내놓는 그래프는 표현이 전부 통일되어 있습니다.

그래프를 다듬는 두 가지 작업

잡아낸 그래프에 두 가지 정리가 들어갑니다.

functionalization 은 기존 메모리를 덮어쓰는 연산 을 없애는 작업입니다. x.add_(1) 은 새 텐서를 만드는 대신 x 자체를 고치고, view 로 만든 텐서는 원본과 메모리를 공유합니다. 이러면 컴파일러가 연산을 옮기거나 합칠 때마다 “지금 이 x 가 언제 시점의 값인지"를 일일이 따져야 합니다. 그래서 한 번 만들어진 값은 변하지 않도록 그래프를 고쳐 둡니다.

decomposition 은 수천 개의 연산을 core ATen IR 이라는 수백 개짜리 부분집합으로 낮추는 작업입니다. 백엔드를 만드는 사람 입장에서 이건 결정적입니다. 구현해야 할 연산의 개수가 한 자릿수 배 줄어듭니다. 새로운 하드웨어를 PyTorch에 붙일 때 이 성질이 왜 중요한지는 다음 편에서 다시 이야기하겠습니다.

이 두 작업을 거치고 나면, 그래프에 남는 것은 부작용이 없고, 종류가 제한된 연산들 뿐입니다. 이제 이것을 실제 커널로 옮기는 일만 남았습니다.

Part 4. TorchInductor: 다듬은 그래프를 커널로 만드는 모듈

마지막 요소입니다. Inductor는 다듬어진 그래프를 받아 실제 커널 소스 코드 를 생성합니다. GPU에서는 Triton, CPU에서는 C++/OpenMP를 뱉습니다. Inductor에서 진행하는 동작은 크게 세 단계입니다. lowering(그래프를 Inductor 자체 IR로 낮추기), scheduling(어떤 연산들을 묶을지 정하기), codegen(실제 코드 생성).

텐서 단위에서 원소 단위로

여기서 헷갈리기 쉬운 지점이 하나 있습니다. Inductor는 자기만의 IR을 갖는데, 이 IR은 FX graph와 표현하는 단위가 다릅니다. FX graph에서는 연산 하나가 노드 하나 였고, 인자로는 텐서를 통째로 받아오는데, Inductor는 같은 연산을 원소 하나 기준으로 다시 적습니다. y = floor(x) 를 y[i] = floor(x[i]) 로 바꿔 쓴다고 보시면 됩니다.

그러고 병렬화 방식을 뒤에서 정합니다. 이러한 설계 덕분에 같은 수식에 대해 서로 다른 디바이스에 대해 서로 다른 병렬화 방식을 채택할 수 있습니다. 이 단계를 루프 수준 IR(loop-level IR) 이라고 부릅니다. 텐서가 아니라 반복문 한 겹 안쪽을 다루는 표현이라는 뜻입니다.

융합은 계산식을 이어 붙이는 일

이 표현이 왜 좋은지는 융합(fusion) 에서 드러납니다. 개요에서 이야기했듯이, eager 방식의 근본적인 손해는 연산마다 커널을 따로 띄우면서 중간 결과를 메모리에 썼다가 다시 읽는 데서 옵니다. 정규화 하나가 연산 대여섯 개로 쪼개지면, 그 사이사이마다 메모리 왕복이 끼어듭니다. 융합은 이 연산들을 커널 하나로 합쳐서 읽기 한 번, 쓰기 한 번으로 끝내는 최적화입니다.

IR을 이렇게 표현하면 융합을 간단하게 처리할 수 있습니다. 연산 두 개를 융합한다는 것이 두 계산식을 이어 붙이는 일 이 되기 때문입니다. y[i] = floor(x[i]) 다음에 z[i] = y[i] + 1 이 온다면, 그냥 z[i] = floor(x[i]) + 1 로 이어 쓰면 됩니다. 중간 결과 y 는 메모리에 나갈 일이 없어집니다. 그래프 노드를 옮기고 다시 연결하는 복잡한 변환도 필요 없습니다.

계산하는 대신 문자열을 뱉게 하기

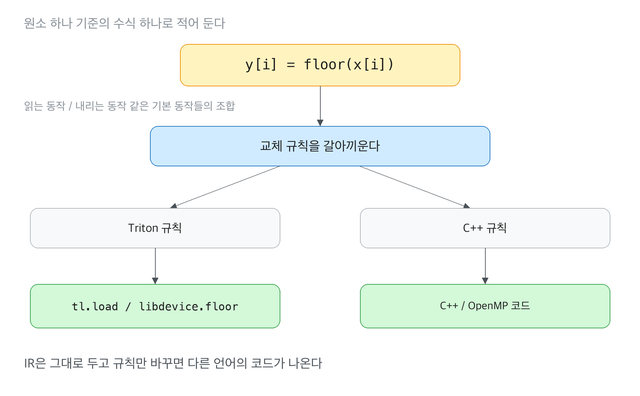

그럼 이 계산식에서 어떻게 Triton 코드가 나올까요? y[i] = floor(x[i]) 는 사실 기본 동작 두 개의 조합입니다. x[i] 를 읽는 동작과, 거기에 내림을 적용하는 동작이죠. 이 동작들을 실제 값을 계산하는 대신 코드 문자열을 반환하는 함수로 갈아끼웁니다. 읽는 동작 자리에는 tl.load(...) 라는 문자열을 만들어 반환하는 함수를, 내림 동작 자리에는 libdevice.floor(...) 를 만들어 반환하는 함수를 꽂아 두는 것입니다.

이 상태에서 y[i] = floor(x[i]) 라는 식을 그냥 평범하게 실행하면 각 자리에서 문자열이 만들어져 차례로 이어지고 그 결과 Triton 커널 소스 코드가 완성됩니다. 그리고 같은 식을 C++용 교체 규칙으로 실행하면 C++ 코드가 나옵니다. IR은 그대로 두고 교체 규칙만 갈아끼우면 다른 언어의 코드가 생성되는 것입니다. 그리고 이 성질이 다음 편의 출발점입니다.

Conclusion

torch.compile() 은 파이썬의 유연함을 포기하지 않으면서 그래프를 얻는다는, PyTorch의 오랜 숙제에 대한 답이었습니다. 덕분에 eager 방식이 구조적으로 갖기 어려웠던 fusion 등의 최적화 가능성을 되찾았고, 큰 성능 향상으로 사람들의 이목을 사로잡았습니다.

하지만 저는 torch.compile() 의 진짜 면모는 확장성을 고려한 구조 라고 생각합니다. Part 4에서 보셨듯이, Inductor는 교체 규칙 하나만 바꿔서 Triton과 C++을 모두 만들어 냈습니다. 그렇다면 저 자리에 완전히 다른 하드웨어를 위한 코드 생성기를 꽂으면 어떻게 될까요? Part 3에서 본 decomposition이 구현해야 할 연산 수를 크게 줄여 준다는 사실은 새 하드웨어를 붙이려는 입장에서 어떤 의미일까요?

저는 PyTorch가 이 확장성을 의도적으로 설계하고 있다고 생각합니다. CUDA가 아닌 가속기, NPU들이 PyTorch 생태계 안으로 들어올 수 있는 문을 열어 두고, 그럼으로써 AI 하드웨어 시장 전체의 표준 프레임워크 자리를 지키려는 것이라고 생각합니다. 다음 편에서는 그 문이 구체적으로 어떻게 생겼는지 살펴보겠습니다. PyTorch가 서드파티 가속기를 위해 열어 둔 확장점들, 그리고 같은 문제 앞에서 여러 NPU 회사들이 어떻게 서로 다른 답 을 골랐는지 비교해 보려고 합니다.

그리고 마지막으로, 저희 HyperAccel의 Legato가 이 생태계의 어느 자리에 꽂히려 하는지, 그리고 왜 그 자리인지를 이야기하겠습니다.

Reference

PyTorch 공식 문서

• torch.compile programming model — Dynamo 핵심 개념, graph break, guard, dynamic shape
• Custom Backends
• torch.fx — FX 그래프의 구조
